一、用途說明
環(huán)氧樹脂YG-303AB是常溫和加溫條件下固化的環(huán)氧樹脂膠,流平性好、自然消泡、硬度高、無波紋、不跑膠、室溫或加溫可固化。專用于飾品滴膠、樹脂工藝品,平面灌注,木材工藝品桌面操作。
二、硬化前之性質
主劑 YG-303A
|
固化劑YG-303B
|
顏色:
|
無色透明
|
無色透明
|
比重:
|
1.15
|
0.96
|
粘度25℃:
|
2000-4000CPS
|
100MAX
|
三、使用條件
|
|
1)混合比:
|
A:B=100:33(3:1重量比)
|
2)硬化條件:
|
25℃×12H(100g)
|
3)可使用時間:
|
120分鐘(100g)
|
一、使用方法

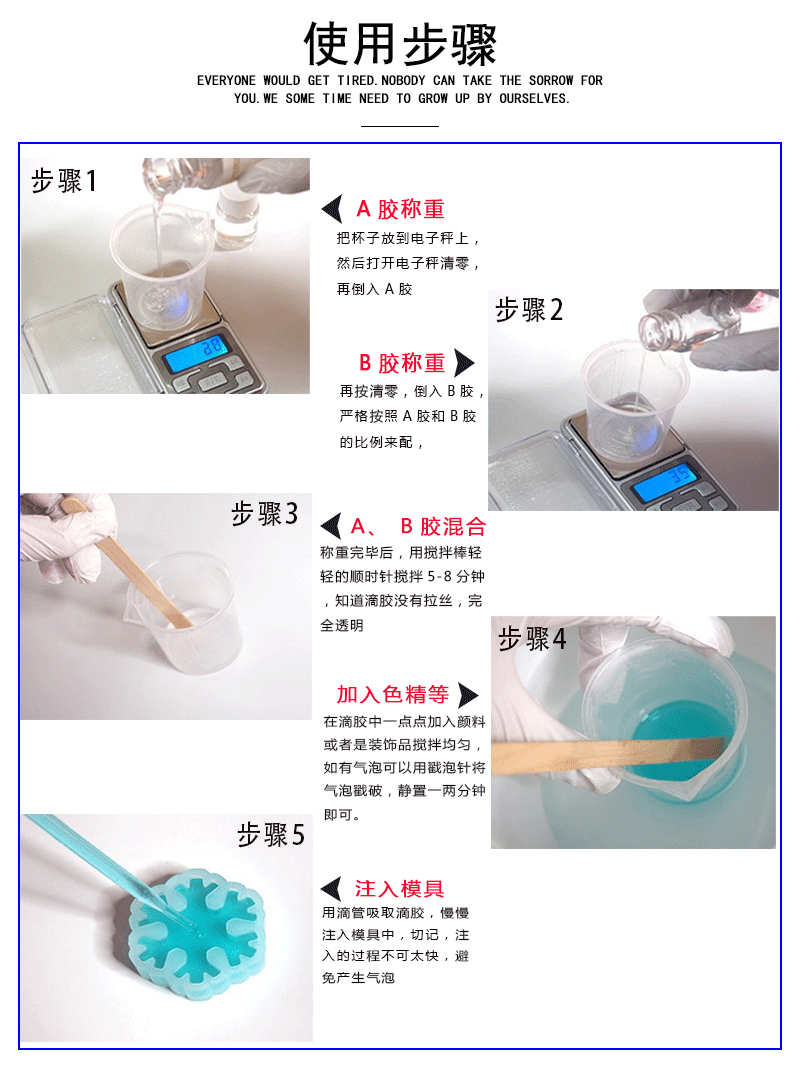

1.工作環(huán)境:盛膠容器請保持清潔,A、B組份嚴格按重量比配比,準確稱量,沿容器內壁順時針充分攪拌均勻后靜置3-5分鐘后使用。
2.根據(jù)可操作時間及用量調配膠量,避免浪費.當氣溫低于15℃時,請先將A膠預熱至30℃后再進行調膠,易于操作(氣溫低時A膠會變稠);使用后必需密封桶蓋,避免因吸潮而造成產(chǎn)品報廢。
3.當相對濕度大于85%時,固化物表面容易吸收空氣中水份,形成一層白霧狀,因此當相對濕度 大于85%時,不適合做常溫固化,建議使用加溫固化。
二、硬化后之性質
1)硬 度:
|
shore D
|
<85
|
2)耐電壓:
|
KV/mm
|
22
|
3)彎曲強度:
|
Kg/mm2
|
23
|
4)體積電阻:
|
Ohm3
|
1x1015
|
5)表面電阻:
|
Ohmm2
|
5X1015
|
6)導熱系數(shù):
|
W/M.K
|
0.61
|
7)誘電損失:
|
1KHZ
|
0.42
|
8)耐高熱溫度:
|
℃
|
110
|
9)吸水率:
|
%
|
<0.15
|
10)抗壓強度:
|
Kg/mm2
|
13.4
|
以上性能數(shù)據(jù)是在溫度25℃,濕度70%的實驗室環(huán)境所測得的典型數(shù)據(jù),僅供客戶參考。
